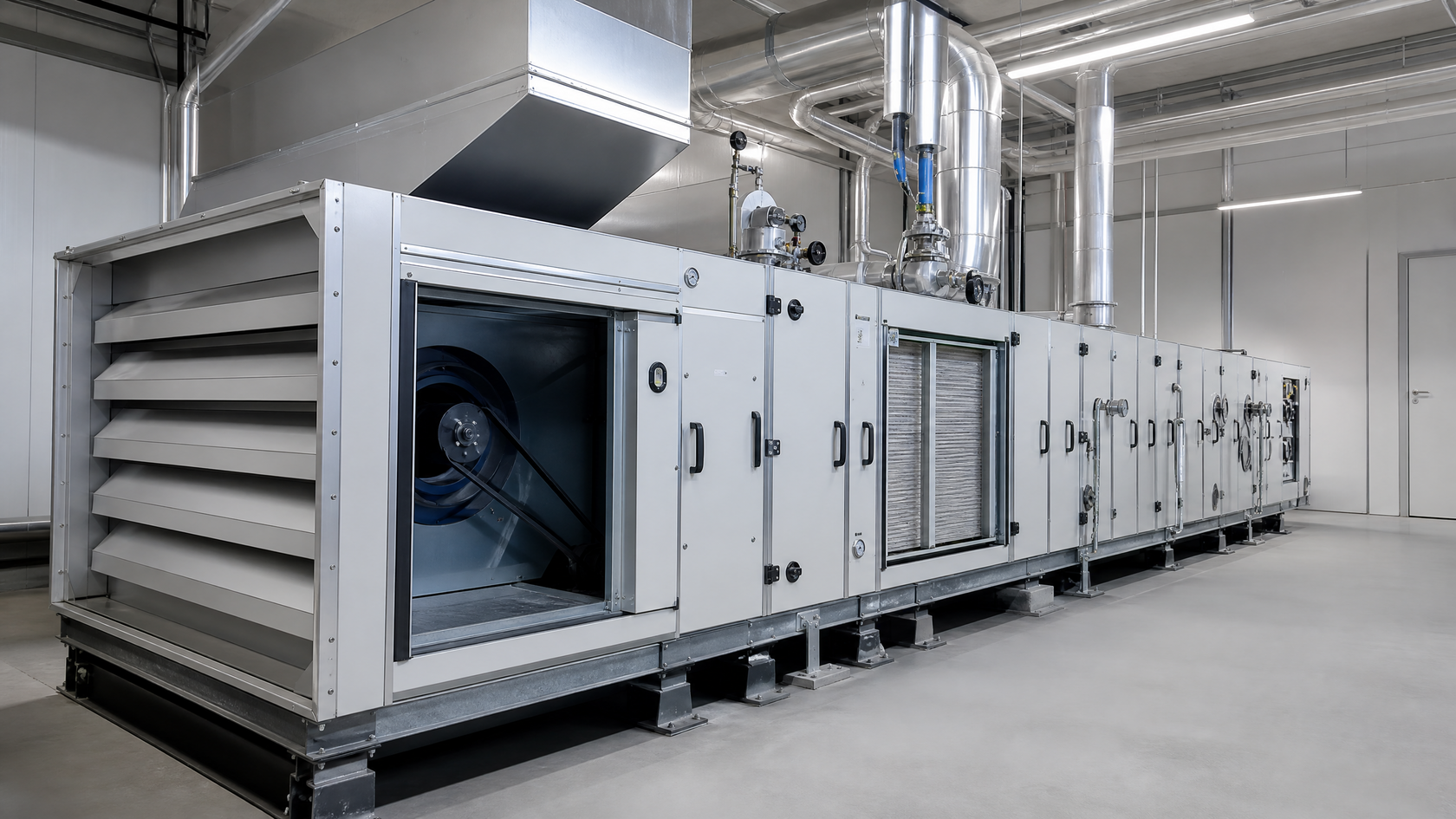

Центральные кондиционеры для коммерческих и промышленных объектов
Телекан выполняет поставку, монтаж и обслуживание центральных кондиционеров в Москве и Московской области. Оборудование предназначено для централизованной обработки и подачи воздуха в большие помещения или одновременно в несколько помещений объекта.
Центральные системы кондиционирования и приточно-вытяжные установки для объектов с централизованной обработкой воздуха.
Работы с оборудованием
Поставка, монтаж и обслуживание центральных кондиционеров
Телекан работает с центральными кондиционерами на разных этапах эксплуатации системы: от поставки оборудования и монтажа до последующего технического обслуживания.
Монтаж
Монтаж центрального кондиционера, подключение предусмотренных проектом секций и подготовка системы к работе
Обслуживание
Техническое обслуживание центрального кондиционера и его функциональных секций в процессе эксплуатации
Принцип работы
Что такое центральный кондиционер
Центральный кондиционер — это неавтономная система обработки воздуха, которая получает холод, тепло и электроэнергию от внешних источников. В качестве холодоносителя может использоваться холодная вода или незамерзающая жидкость, а в системах с фреоновым теплообменником — хладагент от внешнего компрессорно-конденсаторного блока. Тепло подается с горячей водой или паром. Электроэнергия необходима для работы вентиляторов, насосов, автоматики и других компонентов установки.
Центральные кондиционеры предназначены для обслуживания нескольких помещений или одного большого пространства — например, производственного цеха, театрального зала или закрытого стадиона. Если площадь и объем помещения требуют большей производительности, для его обслуживания могут использоваться несколько центральных кондиционеров.
Современные центральные кондиционеры выпускаются в секционном исполнении и состоят из унифицированных модулей. В зависимости от комплектации установка может регулировать, смешивать, нагревать, охлаждать, очищать, осушать, увлажнять и перемещать воздух.
Область применения
Где применяются центральные кондиционеры
Центральные кондиционеры применяются на объектах, где требуется централизованно обрабатывать и подавать воздух в одно большое помещение или сразу в несколько помещений.
Производственные помещения
Цеха и другие промышленные пространства с централизованной системой обработки воздуха.
Склады и логистические объекты
Большие складские помещения и комплексы с несколькими функциональными зонами.
Торговые и административные здания
Коммерческие здания, где одна инженерная система обслуживает разные помещения и зоны.
Спортивные сооружения
Закрытые спортивные пространства и залы большого объема.
Медицинские учреждения и лаборатории
Помещения, где параметры воздуха поддерживаются централизованной инженерной системой.
Большие залы и группы помещений
Театральные залы, крупные общественные пространства или несколько помещений, обслуживаемых общей системой.

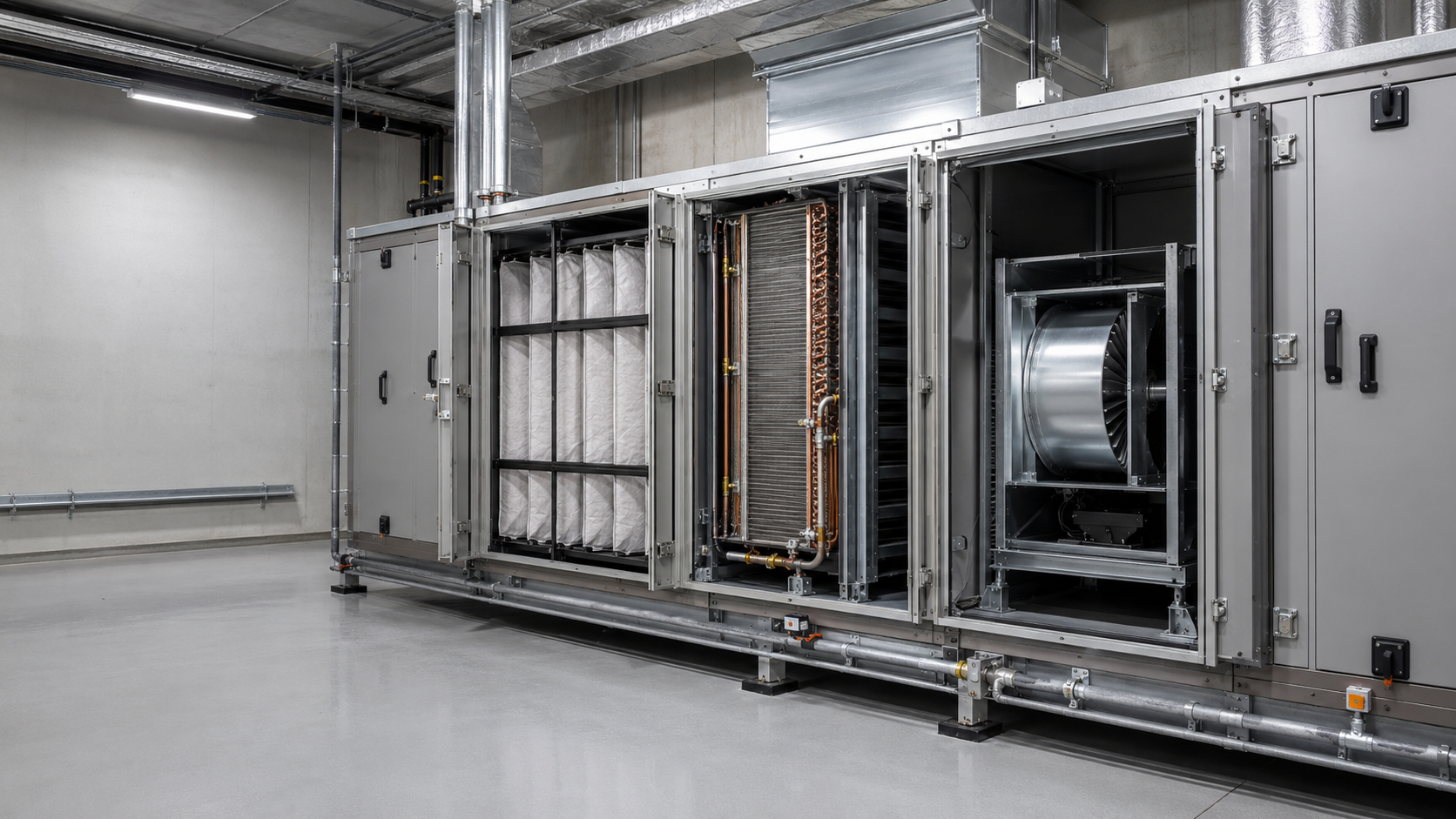

Устройство центрального кондиционера
Из каких секций состоит центральный кондиционер
Центральные кондиционеры выпускаются в секционном исполнении. Набор модулей формируется в зависимости от задач системы. Секции обеспечивают смешивание и перемещение воздуха, его очистку, нагрев, охлаждение, осушение, увлажнение и утилизацию тепла.

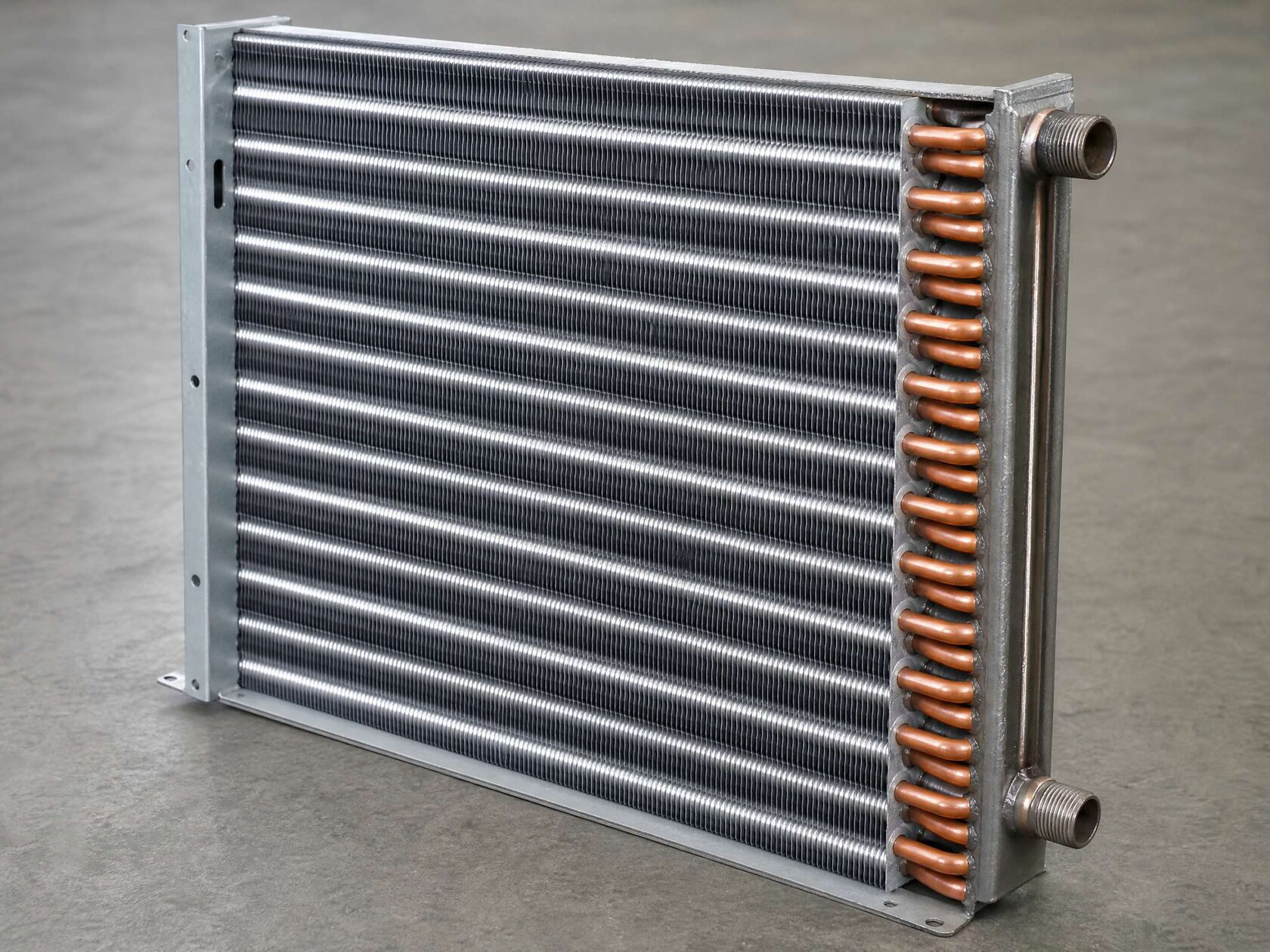

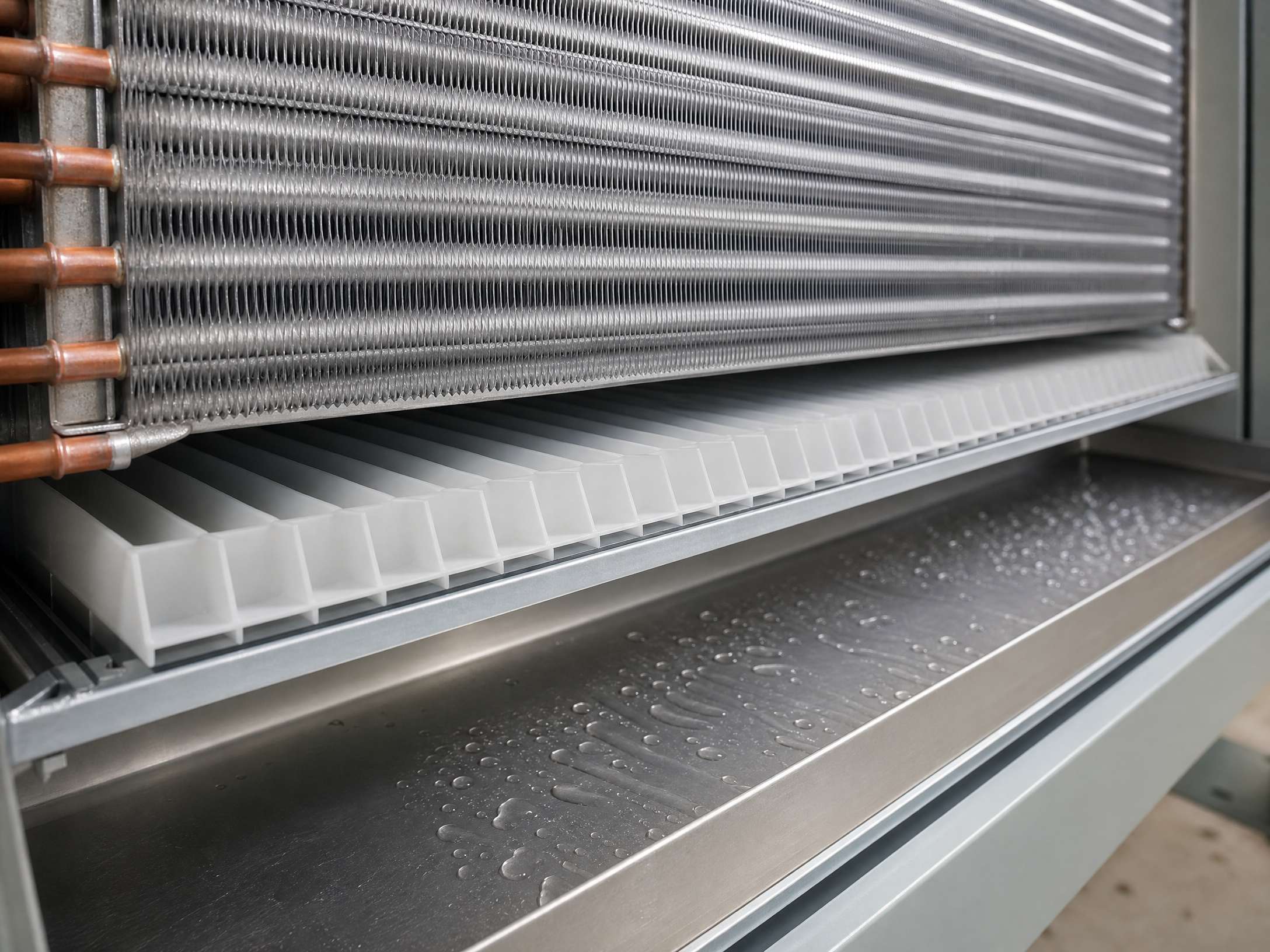

Секция охлаждения
Секция охлаждения представляет собой водяной или фреоновый теплообменник. Водяной теплообменник может работать как воздухоохладитель: в этом случае в него подается холодная вода от чиллера. При подаче горячей воды от бойлера теплообменник может использоваться как воздухонагреватель. Фреоновый теплообменник подключается к внешнему компрессорно-конденсаторному блоку — ККБ — и работает только на охлаждение воздуха.
Секция нагрева
Секция нагрева может быть водяной или электрической. Водяной нагреватель представляет собой теплообменник, к которому подводится горячая вода от системы центрального отопления или автономного котла. Электрический нагреватель состоит из системы ТЭНов. Для защиты водяного калорифера от размораживания — замерзания воды в трубках при подаче холодного наружного воздуха — используется система автоматики с капиллярным термостатом.

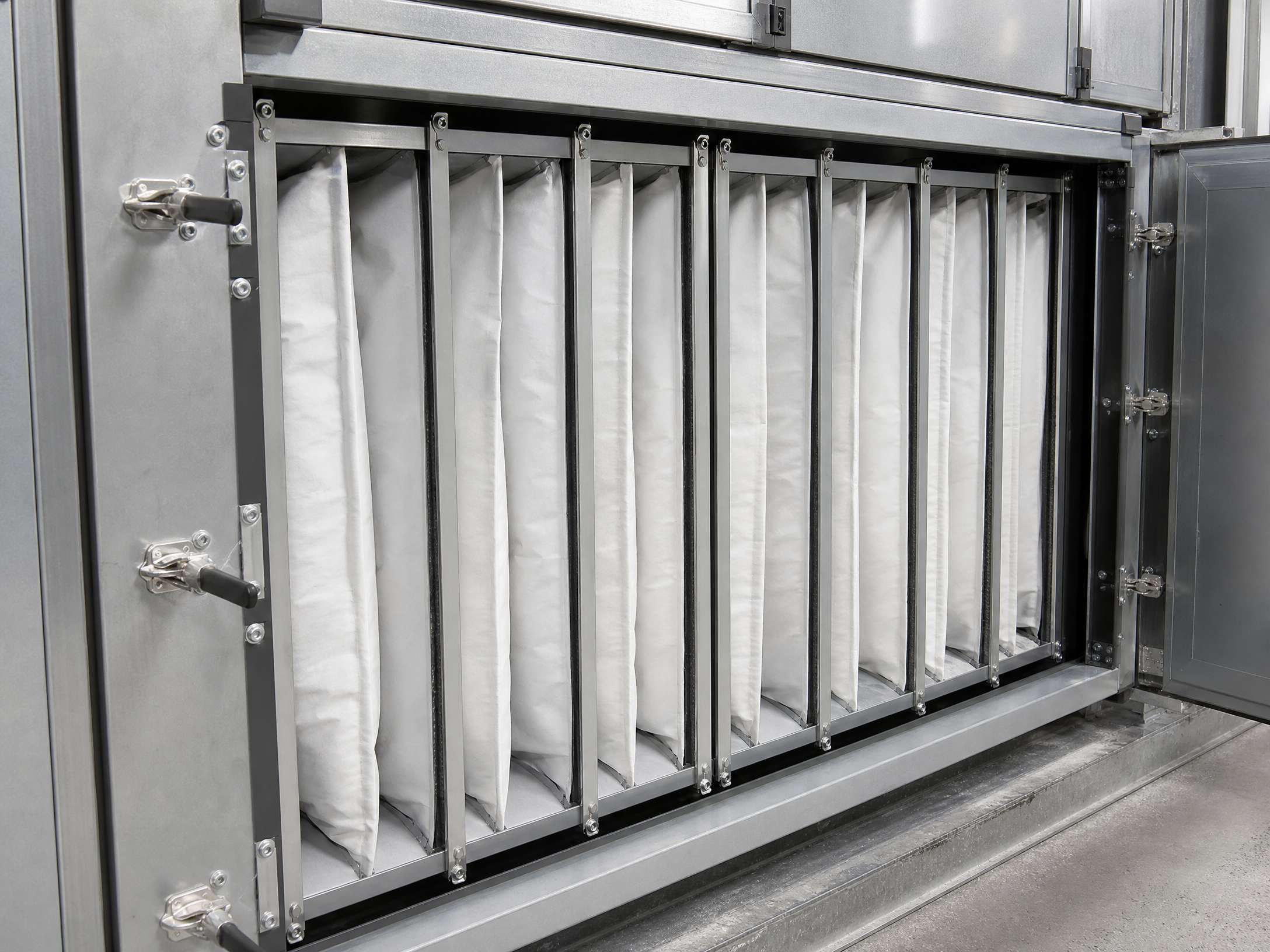

Секция фильтрации
Секция фильтрации предназначена для очистки проходящего через центральный кондиционер воздуха от пыли. В установке могут применяться две ступени очистки:
— Фильтры грубой очистки EU1-EU3 задерживают до 60% пыли. Фильтрующий материал представляет собой ткань из синтетических волокон.
— Фильтры тонкой очистки EU5-EU9 задерживают до 90% пыли. Обычно используются карманные фильтры со вставками из специального фильтрующего материала.
Для контроля загрязненности фильтров используются дифференциальные датчики давления — прессостаты. С их помощью контролируется состояние фильтрующей секции в процессе эксплуатации центрального кондиционера.

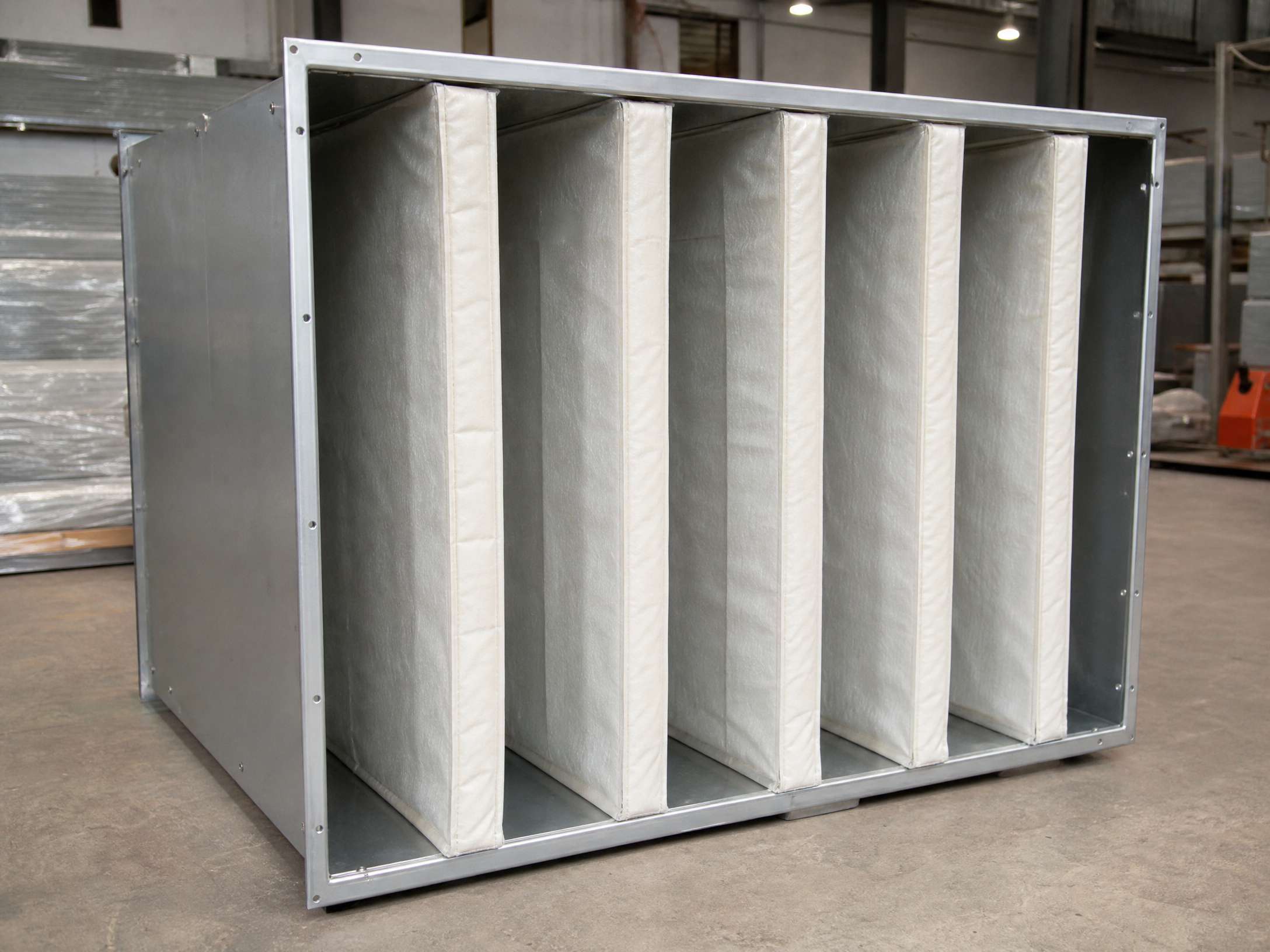

Секция шумоглушения
Секция шумоглушения предназначена для снижения уровня шума, создаваемого вентилятором центрального кондиционера. Внутри секции устанавливаются звукопоглощающие пластины из специального материала — обычно минеральной ваты или стекловолокна, покрытого защитной пленкой. Шумоглушители снижают аэродинамический шум, распространяющийся по воздуховодам. Это особенно важно для объектов с высокими требованиями к акустическому комфорту.
Секция увлажнения
Секция увлажнения применяется для поддержания заданного уровня влажности в обслуживаемых помещениях. В центральных кондиционерах используются два основных типа увлажнителей:

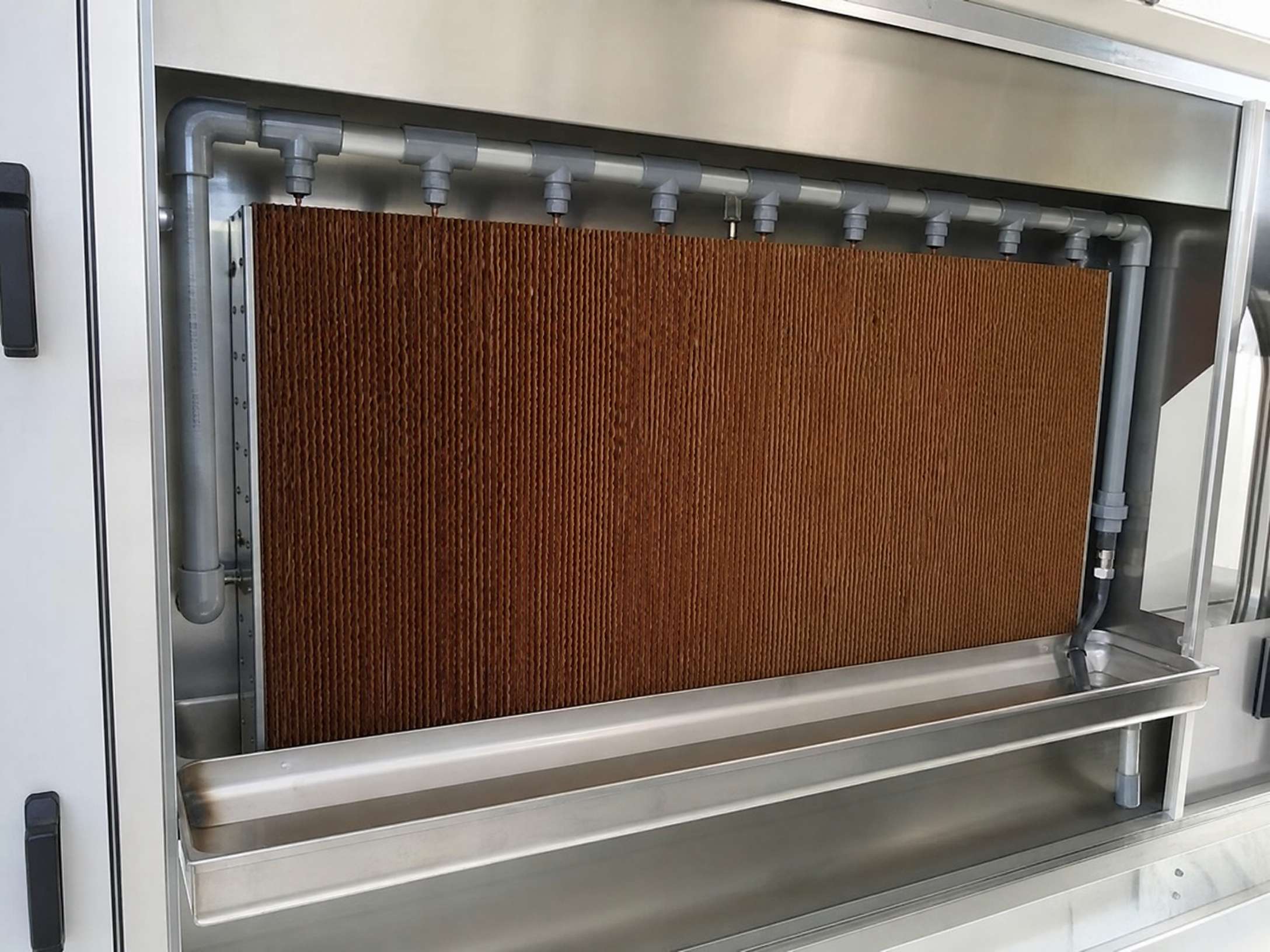

— В сотовом, или адиабатическом, увлажнителе воздух проходит через кассету из специального материала, которая орошается водой. Вода испаряется, одновременно увлажняя и охлаждая воздушный поток.
— В паровом увлажнителе в воздушный поток подается сухой пар, вырабатываемый парогенератором. Такое решение обеспечивает более точное поддержание влажности.
Возврат тепла
Рекуперация тепла в центральном кондиционере
Секции утилизации тепла, или рекуператоры, передают тепло от удаляемого вытяжного воздуха приточному. Это позволяет снижать затраты энергии на нагрев наружного воздуха в холодное время года.

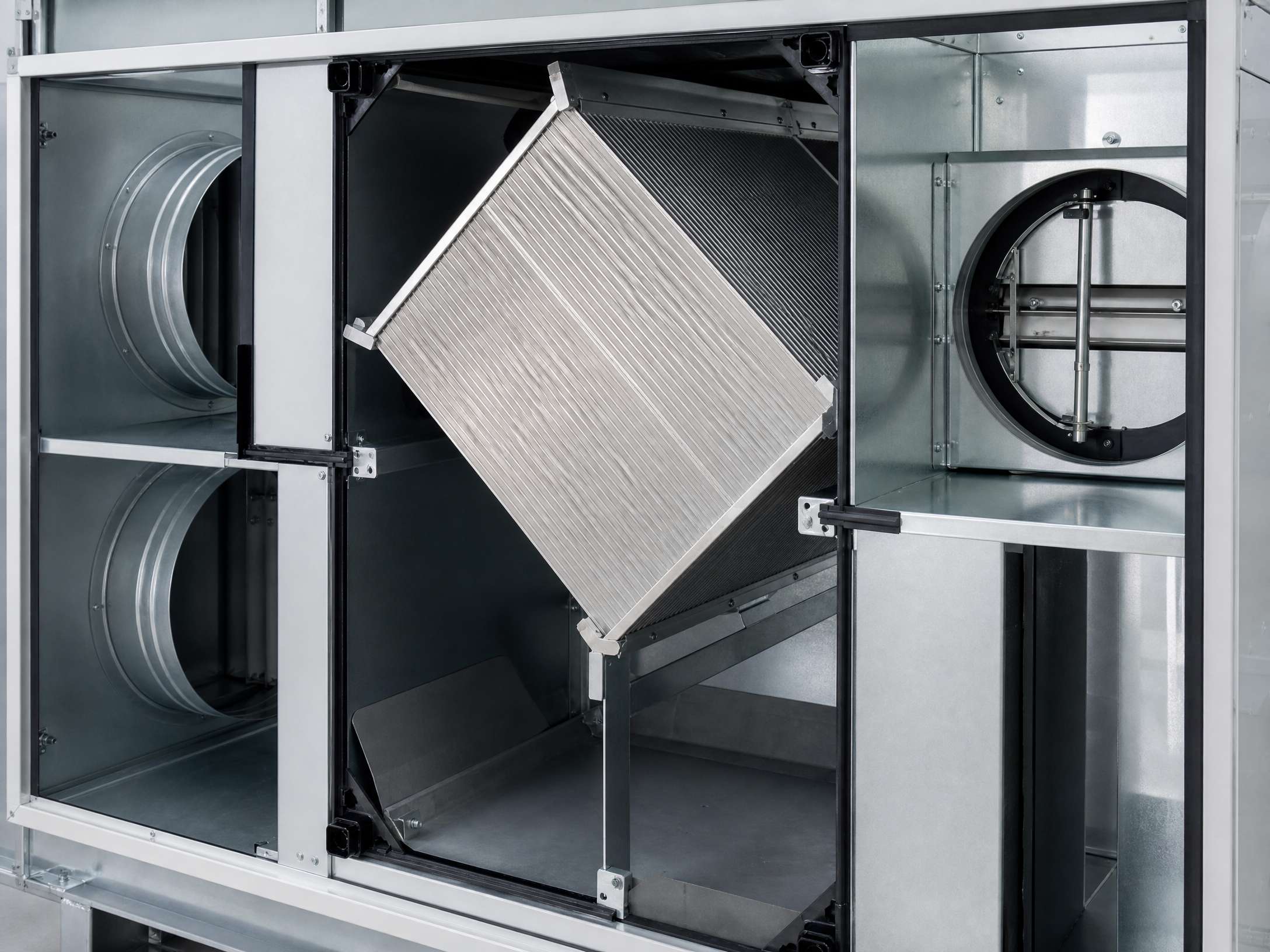

Пластинчатый рекуператор
В пластинчатом, или перекрестноточном, рекуператоре приточный и вытяжной воздух проходят по чередующимся каналам, разделенным тонкими пластинами — обычно алюминиевыми. Теплообмен происходит через стенки пластин. КПД пластинчатого рекуператора составляет 50−70%. Преимущество конструкции — полное разделение воздушных потоков и отсутствие подмеса вытяжного воздуха к приточному.

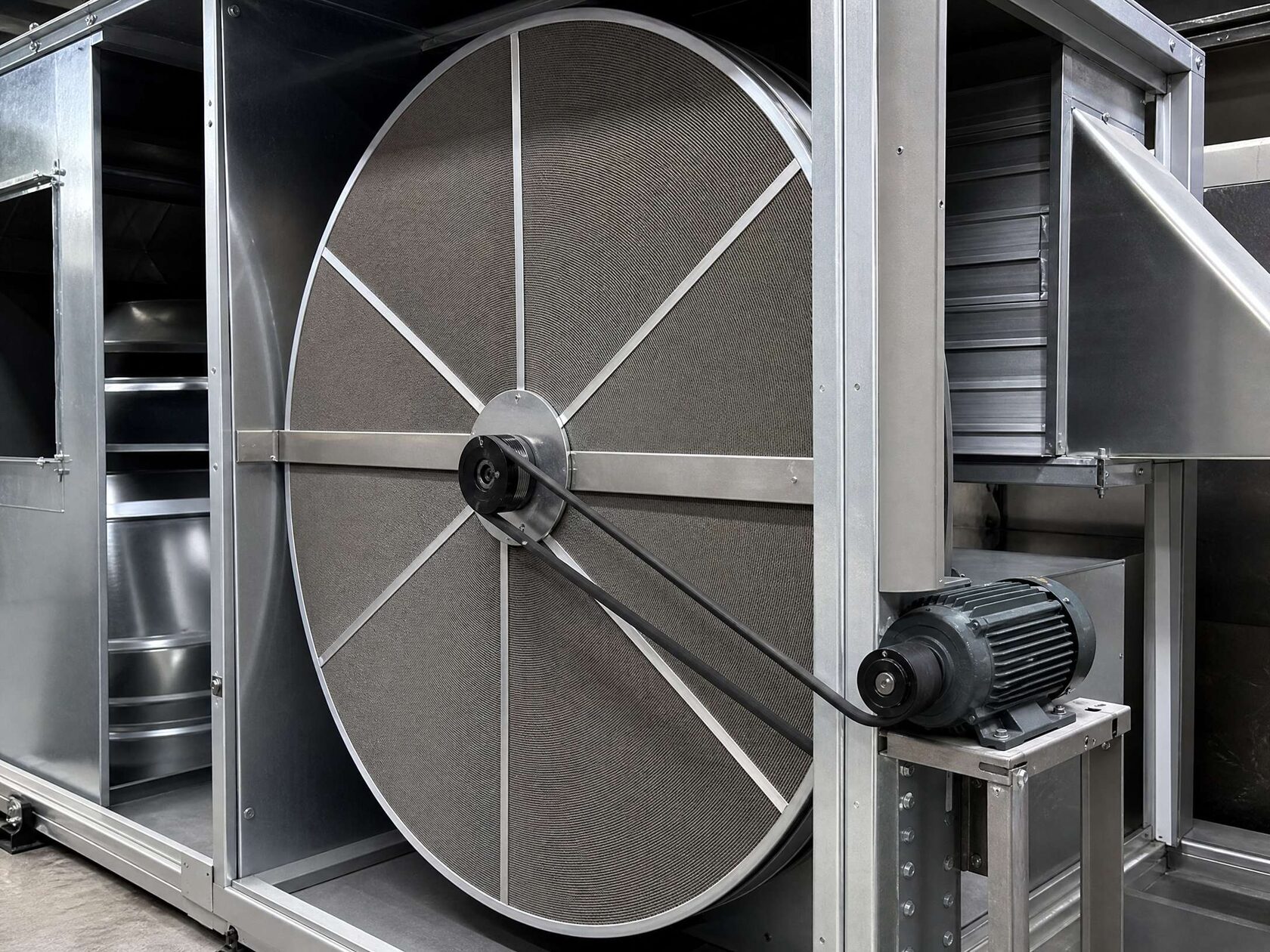

Роторный рекуператор
Роторный рекуператор представляет собой вращающийся барабан, заполненный гофрированной алюминиевой фольгой. Ротор поочередно проходит через вытяжной и приточный воздушные потоки: нагревается в одном и отдает накопленное тепло в другом. КПД роторного рекуператора достигает 75−85%. Особенность конструкции — частичный подмес вытяжного воздуха к приточному, который может составлять до 5−10%.

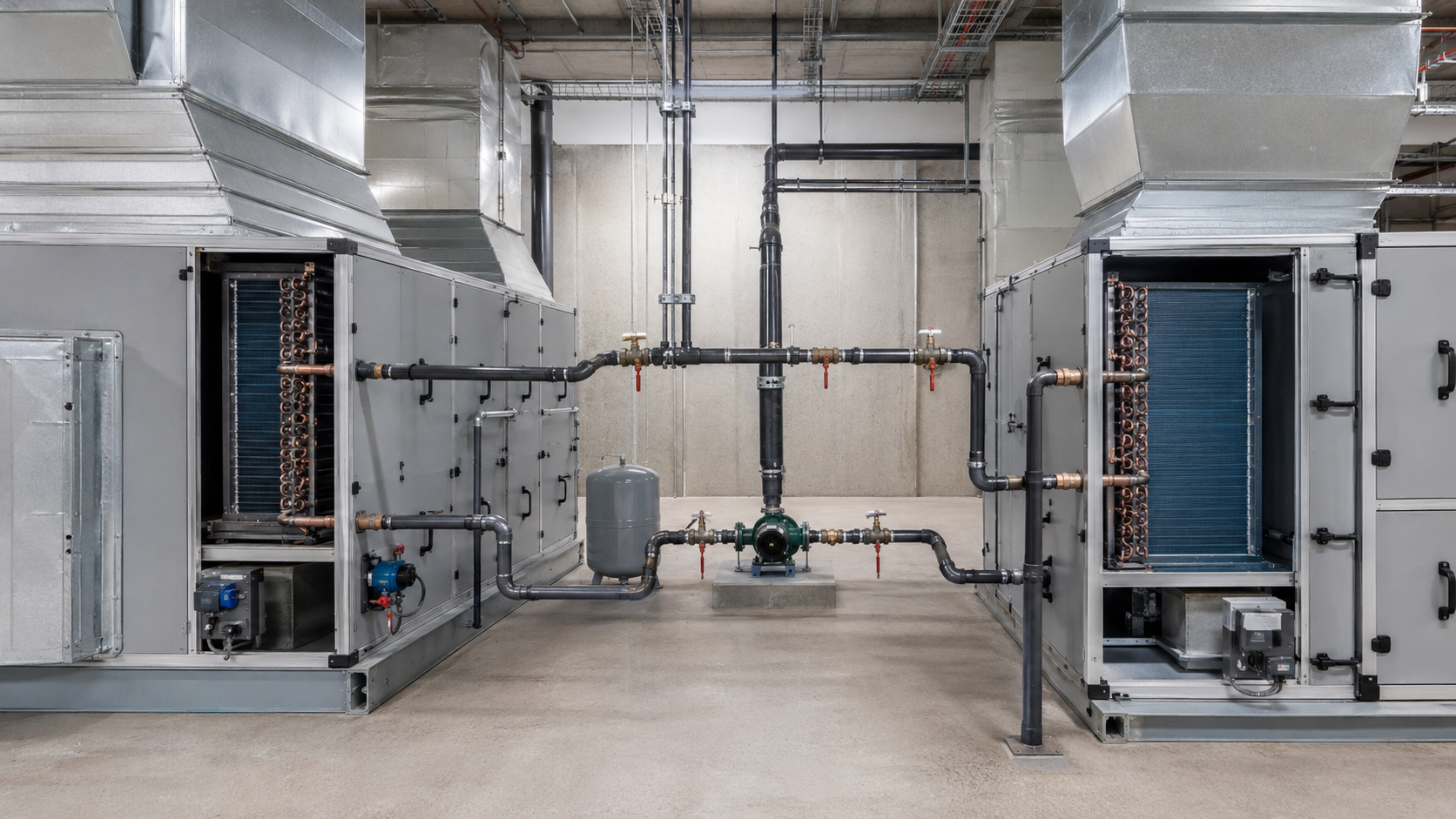

Рекуператор с промежуточным теплоносителем
Рекуператор с промежуточным теплоносителем состоит из двух теплообменников: один устанавливается в приточном, второй — в вытяжном воздушном канале. Теплообменники соединяются трубопроводами, по которым циркулирует вода или антифриз. КПД такой системы составляет 40−50%. Решение применяется, когда приточная и вытяжная установки разнесены на значительное расстояние.
Перемещение воздуха

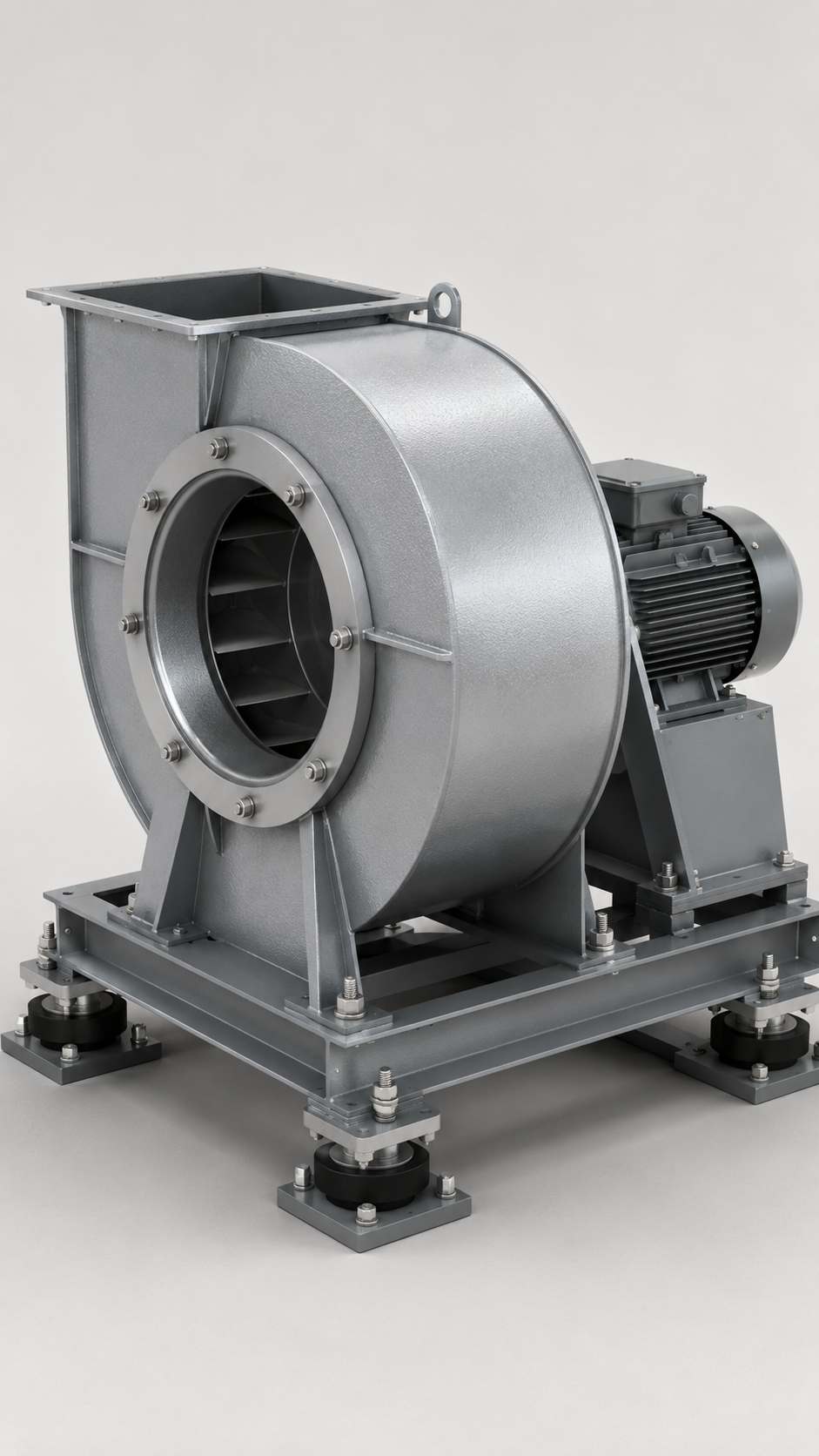

Вентиляторная секция
Вентиляторная секция предназначена для забора наружного воздуха и его подачи в обслуживаемые помещения с помощью приточного вентилятора. В вытяжной части системы вентилятор обеспечивает удаление воздуха из помещений. В центральных кондиционерах применяются радиальные, или центробежные, вентиляторы.
Современные установки часто оснащаются вентиляторами с прямым приводом и EC-двигателями — электронно-коммутируемыми электродвигателями. Такое оборудование обеспечивает высокую энергоэффективность, плавное регулирование производительности и низкий уровень шума.

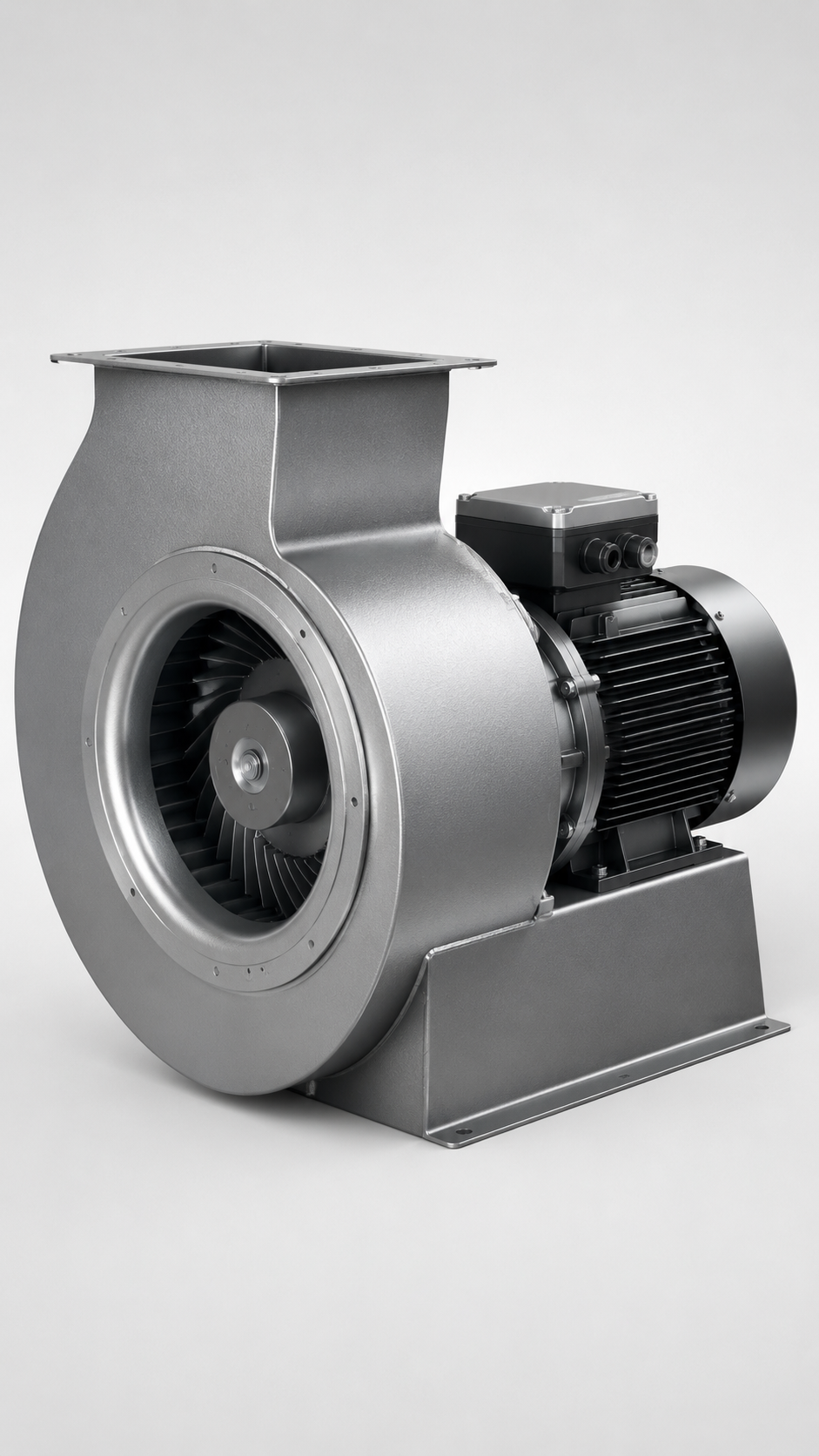

Прямой привод
Современные установки могут оснащаться вентиляторами с прямым приводом и EC-двигателями

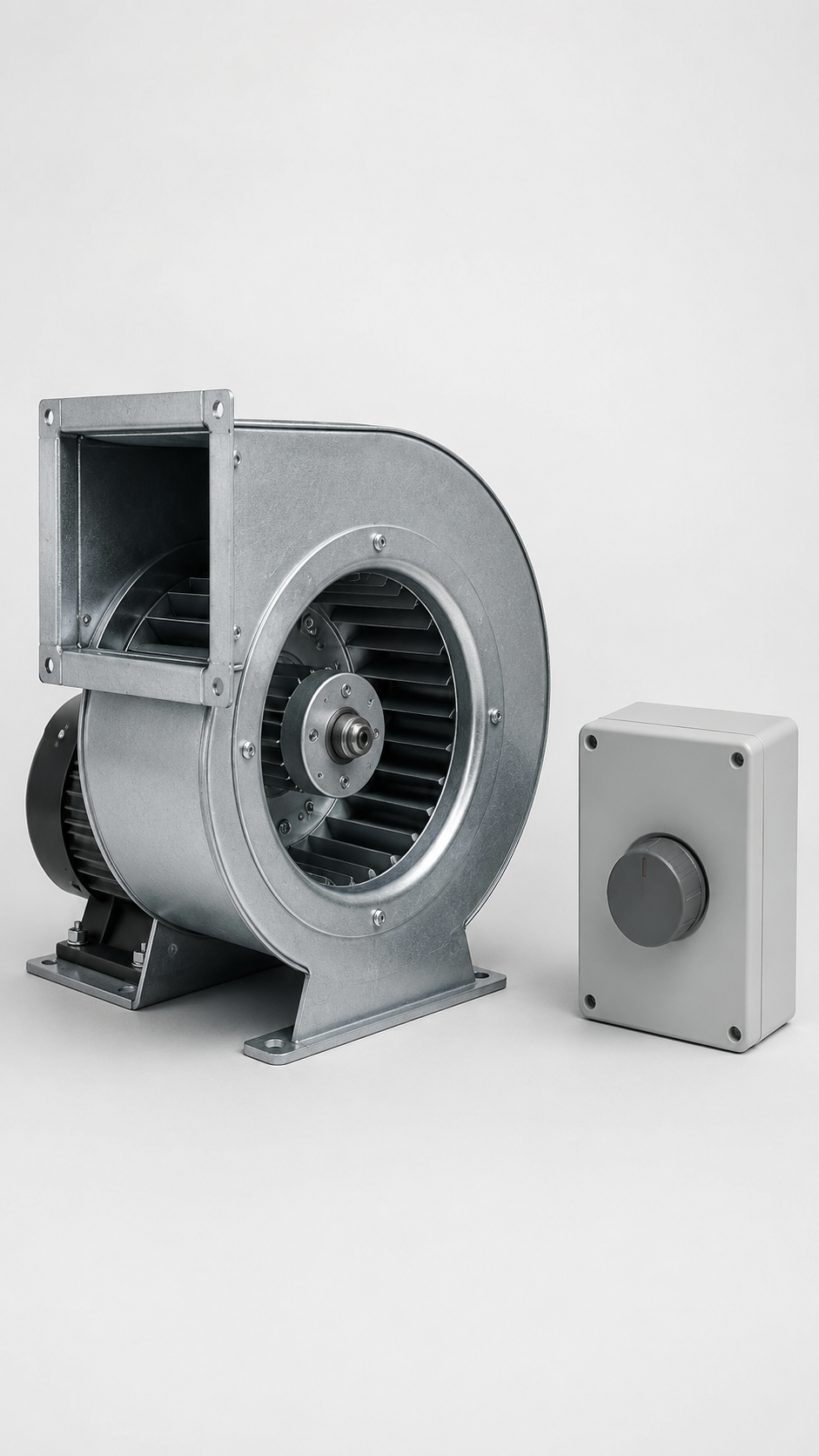

Плавное регулирование
Скорость и производительность вентилятора могут регулироваться системой управления
Низкий уровень шума
Прямой привод и EC-двигатели помогают обеспечить низкий уровень шума оборудования.
Управление системой
Автоматика центрального кондиционера
Система автоматики управляет работой центрального кондиционера и поддерживает заданные параметры воздуха. Она получает информацию от датчиков, обрабатывает ее в программируемом контроллере и передает команды исполнительным механизмам.
Датчики
Датчики температуры, влажности и давления передают системе данные о текущих параметрах.
Исполнительные механизмы
Приводы воздушных клапанов и регулирующие вентили выполняют команды системы управления.
Контроллер
Программируемый логический контроллер обрабатывает сигналы датчиков и управляет оборудованием.

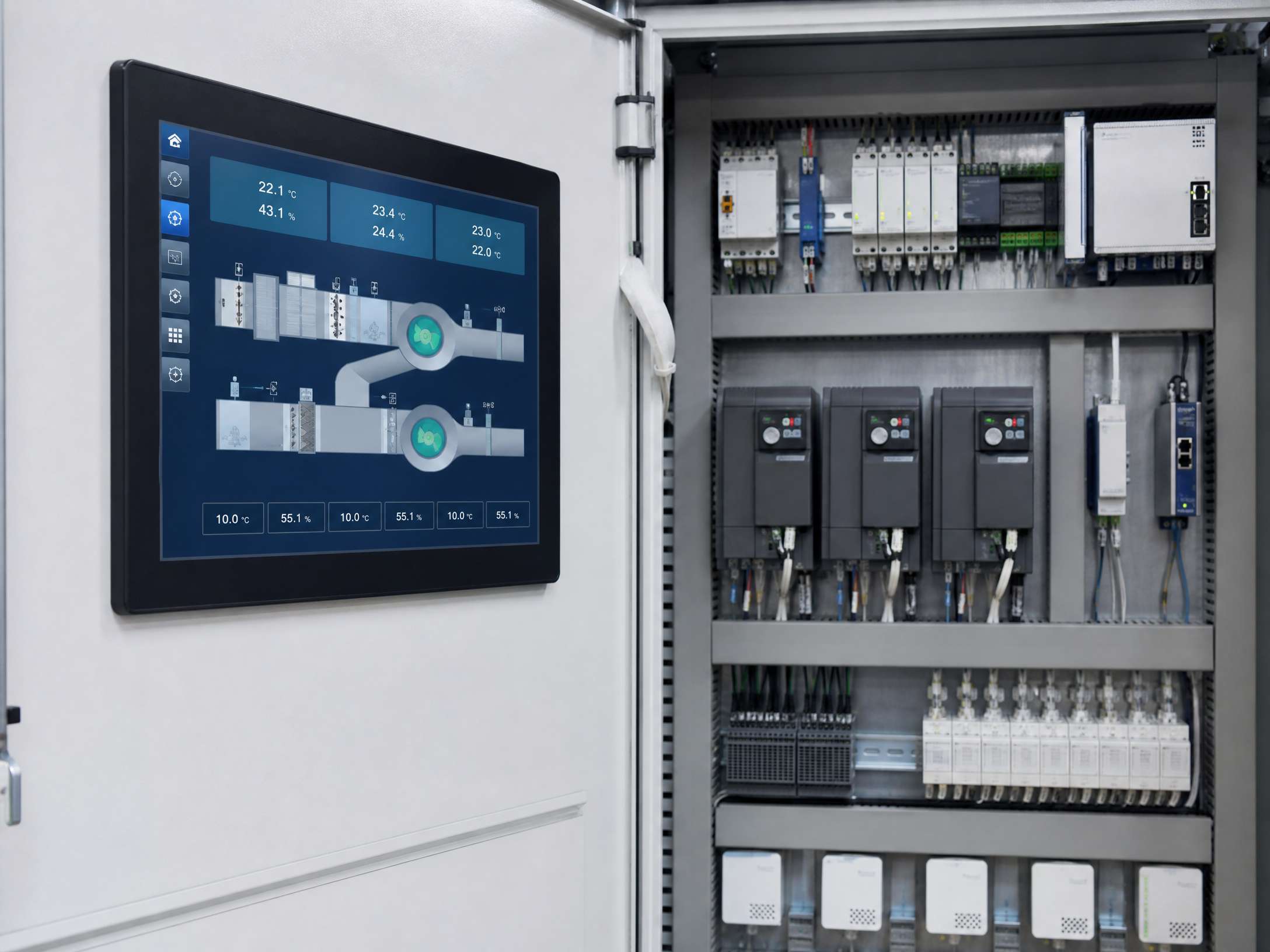

Щит управления
Щит с панелью оператора используется для настройки параметров и контроля работы системы.
Этапы реализации
Как организуется работа с системой
Работы организуются последовательно — от уточнения задачи и обследования объекта до монтажа и дальнейшего обслуживания оборудования.
Консультация
Обсуждаем назначение объекта, требования к системе и имеющиеся исходные данные.
Обследование объекта
Специалист изучает условия размещения и подключения оборудования.
Техническое решение
Определяется состав системы и оборудования для дальнейшего согласования.
Поставка
Организуется поставка центрального кондиционера и предусмотренных решением компонентов.
Монтаж и пусконаладка
Выполняются монтаж, подключение и настройка системы.
Эксплуатация
Обслуживание центральных кондиционеров
Телекан выполняет обслуживание центральных кондиционеров на коммерческих и промышленных объектах. Состав и периодичность работ определяются для конкретной системы.
Учет состава установки
При подготовке предложения учитываются центральный кондиционер и входящие в него функциональные секции.
Согласованный регламент
Перечень и периодичность работ согласуются для конкретной системы.
Условия фиксируются в договоре
Согласованный объем обслуживания и зона ответственности закрепляются в договоре.
